Назначение
Измерительный комплекс учёта ТЭКОН-20К предназначен для измерения расхода, давления, температуры, массы и объема жидкостей, пара, газов и газовых смесей (далее – среды), тепловой и электрической энергии в измерительных системах коммерческого учета, автоматизированного контроля и управления технологическими процессами.
Описание
Комплексы учёта газов и газовых смесей различаются, в зависимости от состава, уровнем точности измерений (от 0,75% с учетом всех дополнительных погрешностей) и не различаются по исполнениям для жидкостей и пара.

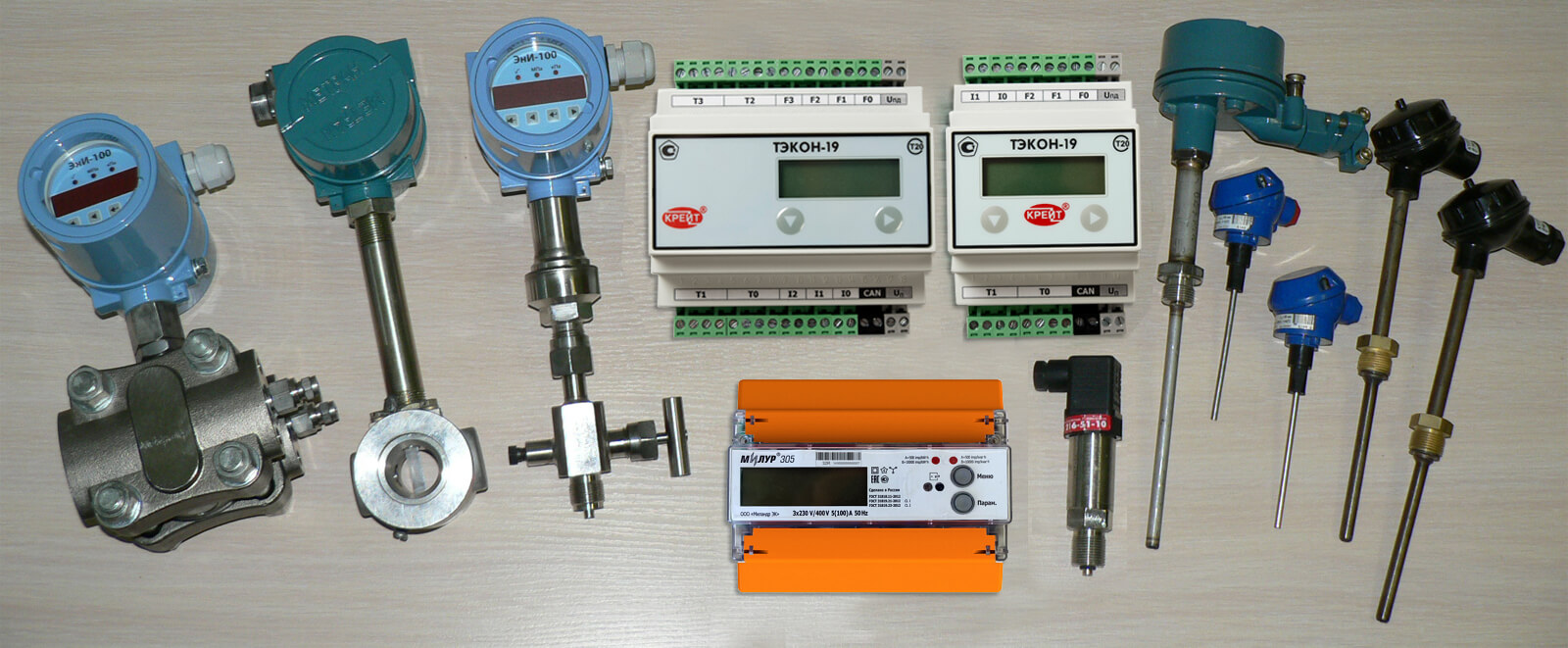

Состав комплекса определяется в зависимости от вида измерительной системы. Отличительной особенностью ТЭКОН-20К является возможность малозатратной модернизации с применением современных контроллеров ТЭКОН-19 существующих узлов учета энергоресурсов без замены имеющихся исправных первичных преобразователей расхода, давления и температуры, прошедших поверку с положительными результатами.
Комплекс, в зависимости от состава, может иметь до 64 измерительных каналов (ИК):
- массы, объема (расхода);
- давления;
- разности давления;
- температуры;
- тепловой энергии;
- электрической энергии.
Состав комплекса определяется в зависимости от вида измерительной системы.
Поверка комплекса проводится поэлементно (расчетным методом). Порядок и периодичность поверки первичных ИП и преобразователей расчетно-измерительных определены соответствующими методиками поверки. Интервал между поверками 4 года.
Основные функции:
- суммирование нарастающим итогом расхода и тепловой энергии среды;
- расчет средних по времени и средневзвешенных по расходу значений температуры и давления среды в трубопроводе;
- измерение текущего времени,
- фиксация времени исправной и неисправной работы;
- хранение измеренных параметров в виде интервальных; почасовых, суточных и месячных архивов;
- передача данных об измеренных значениях по цифровым интерфейсам RS-485, RS-232, Ethernet, GSM/GPRS через встроенный интерфейс CAN-BUS и соответствующие адаптеры выпускаемые предприятием – изготовителем.
Диапазоны измерений параметров среды
|
Среда
|
Температура,°С
|
Давление, МПа (абсолютное)
|
Разность давлений на СУ, кПа
|
Масса, кг; Объем, м3; Расход, м3/ч
|
|
Вода
|
от 0 до 200
|
от 0,1 до 5,0
|
от 0,01 до 5000
|
от 10-6 до 106
|
|
Пар
|
от 100 до 600
|
от 0,1 до 30,0
|
от 0,01 до 5000
|
|
Природный газ
|
от -23,15 до +76,85
|
от 0,1 до 30,0
|
от 0,01 до 3000
|
|
Нефтяной газ
|
от -10 до +226
|
от 0,1 до 15,0
|
от 0,01 до 3000
|
|
Воздух
|
от -50 до +120
|
от 0,1 до 20,0
|
от 0,01 до 5000
|
|
О2, Н2, Ar, A,CH3
|
от -73,15 до +151,85
|
от 0,1 до 10,0
|
от 0,01 до 2500
|
|
СО2, C2H2
|
от -53,15 до +151,85
|
от 0,1 до 10,0
|
от 0,01 до 2500
|
|
Смесь газов
|
от -73,15 до +126,85
|
от 0,1 до 10,0
|
от 0,01 до 2500
|
|
Нефть и нефтепродукты
|
от -50 до +100
|
от 0,1 до 10,0
|
–
|
Погрешности измерений температуры, давления, массы, расхода и объема газов и газовых смесей
|
Наименование измерительного канала
|
Пределы допускаемой относительной погрешности, %, для уровня точности измерений
|
|
А
|
Б
|
В
|
Г1
|
Г2
|
|
ИК термодинамической температуры
|
± 0,2
|
± 0,25
|
± 0,3
|
± 0,5
|
± 0,6
|
|
ИК абсолютного давления
|
± 0,3
|
± 0,45
|
± 0,85
|
± 1,2
|
± 1,7
|
|
ИК массы, расхода и объема в рабочих условиях при измерении расходомерами массового и объемного расхода соотв.
|
± 0,5
|
± 0,75
|
± 1,0
|
± 2,0
|
± 1,5
|
|
ИК массы, расхода и объема, приведенных к стандартным условиям при измерении расходомерами объемного расхода
|
±0,75
|
± 1,0
|
± 1,5
|
± 2,5
|
± 2,5
|
|
ИК массы, расхода и объема, приведенных к стандартным условиям при измерении методом перепада давления
|
± 0,5
|
± 0,75
|
± 1,0
|
± 1,5
|
± 2,0
|
Погрешности измерений массы, тепловой энергии жидкостей и пара, электроэнергии и часов
|
Наименование измерительного канала
|
Значение
|
|
ИК температуры жидкостей и пара (Δt), оС
|
±(0,6+0,004·|t|)
|
|
ИК давления (γP) и разности давления (γΔP) жидкостей, % от ВПИ
|
± 2
|
|
ИК давления (γP) и разности давления (γΔP) пара, % от ВПИ
|
± 1
|
|
ИК массы жидкости в диапазоне от 4 % до 100 % ВПИ (δИК), %
|
± 2
|
|
ИК массы пара в диапазоне от 10 % до 100 % ВПИ (δИК), %
|
± 3
|
|
ИК тепловой энергии открытых водяных систем теплоснабжения при измерении расхода в подающем и
обратном трубопроводах (δИК), %:
- - при отношении mобр/mпод ≤ 0,5, в диапазоне Δt (от 3 до 20 включ.) °С
- - при отношении mобр/mпод ≤ 0,95,в диапазоне Δt (св. 20 до 200) °С,
где mпод и mобр – масса воды в подающем и обратном трубопроводах.
|
± 5
± 4
|
|
ИК тепловой энергии закрытых водяных систем теплоснабжения и отдельных трубопроводов, а также открытых водяных
систем теплоснабжения при прямом измерении расхода ГВС (подпитки) (δИК), %
|
±(2+12/Δt + 0,01·Qmax/Qmin)
|
|
ИК тепловой энергии паровых систем теплоснабжения и систем охлаждения (δИК), %
|
± 3
|
|
ИК электроэнергии (δИК), %
|
± 2
|
|
Пределы допускаемого суточного хода часов (Δτ), с
|
± 9
|
